Selamat Siang pada artikel kali ini saya akan membahas tentang setting point to multipoint, sebelumnya pasti teman-teman sudah tau perbedaan antara point to point dengan point to multipoint, ijinkan saya mengulangi lagi point to point berarti satu point ke point lawannya sedangkan point to multipoint yaitu satu point ke banyak point yang bisa terhubung.

Pengerian PTMP

pengertian point to multipoint menurut wikipedia yaitu komunikasi yang dilakukan melalui tipe yang berbeda dari satu ke banyak koneksi, Point-to-multipoint yang paling banyak digunakan di Internet nirkabel (Wireless) dan IP telephony melalui frequency radio. Point-to-Multipoint juga sering disingkat P2MP, PTMP atau PMP.

Bahan yang disiapkan

dalam tutorial ini alat yang saya gunakan sebagai berikut:
Router Gateway:
  • RB750
Router sebagai AccesPoint :
  • RB411AH lengkap beserta (Minipci:XR5, Pigtail, Jumper Panel, Horn Besar, Box, Adaptor 3A, Poe)
  • Kabel Lan
  • Antena Grid 24 dB
Untuk Client sebagai Station :
  • Groove lengkap beserta adaptor dan poe
  • Horn kecil
Untuk Client2 sebagai Station :
  • Groove lengkap beserta adaptor dan poe
  • Horn kecil

Topologi



pada topologi di atas ada dua groove yang satu mendapatkan ip dari routerboard 750 dan yang satu nya dari RB411AH saya sengaja menggunakan kedua cara ini apabila ada kesalahan mohon bimbingannya :)

Ada 4 router yang akan kita konfigurasi berikut langkahnya

Konfigurasi Routerboard 750




Langkah pertama yang saya lakukan seperti gambar diatas, yaitu membuat rb750 bisa terkoneksi internet
  1. masukkan ip address (ether1:Internet, ether3:Local ada 2 ip )
  2. berikan ip dns
  3. beri routing static
  4. cek ping google.com
  5. beri kan firewall agar bisa diakses mikrotik station

Konfigurasi RB411AH

  •  Pertama yaitu kita setting Bridge pada Port wlan1 dan ether1

  • Kita Setting Wireless

Mode                 : AP Bridge
Frequency          : (Tentukan)
SSID                  : (Tentukan)
Radio Name       : (Tentukan)


pada tab WDS
WDS Mode : Dynamic
WDS Default Bridge : (Bridge yg dibuat tadi)


Setting Ip addres, dns dan static route



Konfigurasi Groove (ip dari rb750)

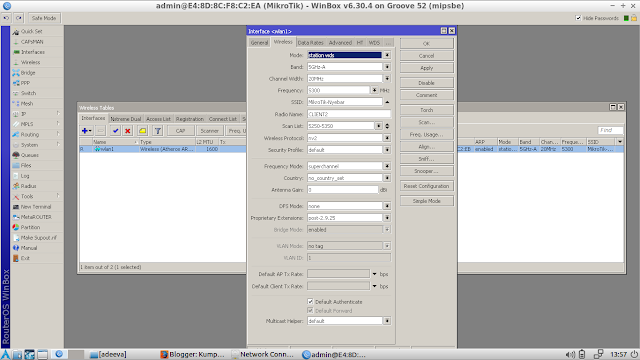

Isi Frequency, dan scan list di rb411AH kemudian klik scan, dan Connect


ganti mode dengan station wds, tentukan radio name


pada tap WDS, WDS mode :Dynamic

Kita masukkan ip yg kita buat di rb750 tadi, masukan dns, dan static route, dan cek ping google atau etc

Konfigurasi Groove (ip dari RB411AH)

 Setting mode, frequency=rb411ah, scan list : antara frequency rb411ah


Tap WDS: Dynamic
wds default bridge : none

Kita dhcp client, sebelumnya dhcp server terlebih dahulu pada ether wlan di rb411AH, Setelah bound maka cek ping ke internet



beri ip address, sesuai gambar diatas, kemudian beri ip firewall nat agar ip local tersebut diubah seakan-akan ip publik yg sedang berselancar di google /internet, jika tidak anda dhcp server, maka beri ip static pada komputer/laptop anda


Ok selesai,
Jika ada kesalahan saya mohon maaf, dan mohon bimbingannya, ^_^


Senin, 14 Juli 2014

Transparent Bridge Mikrotik dapat digunakan untuk menembak/menangkap sinyal WiFi dari tempat lain dengan jarak tertentu. Seperti yang sudah pernah saya bahas sebelumnya, tutorial kali ini adalah pengembangan dari tutorial tentang : Tutorial Menangkap/Menembak Sinyal Wifi/Hotspot Menggunakan Mikrotik .

Pengembangan pada tutorial kali ini adalah pada penggunaan kedua perangkat Mikrotik sebagai Transparent Bridge Mikrotik. Sehingga akan ada dua transparent bridge mikrotik yang digunakan untuk menghubungkan client ke sumber internet. Hal ini akan membuat client seolah-olah langsung terkoneksi ke sumber internet tanpa melalui Mikrotik, yang ditandai dengan IP Address yang didapatkan oleh client secara otomatis satu jaringan dengan IP Router sumber internet. Double Transparent Bridge Mikrotik ini bisa juga disebut sebagai Repeater Sinyal WiFi.

Untuk lebih jelasnya silakan lihat topologi berikut :



Karena client seakan-akan terkoneksi secara langsung ke sumber internet tanpa melalui Mikrotik, maka trik ini dapat digunakan untuk menembak sinyal Hotspot, seperti Hotspot Mikrotik, Hotspot WifiId, dan Wifi lain yang harus muncul halaman login dulu sebelum bisa internetan. Udah tau kan bedanya WiFi internet sharing sama Hotspot? Kalo belum baca ini ya :  Perbedaan WiFi internet sharing dan Hotspot.

Pada Topologi di gambar di atas, saya menggunakan dua buah Mikrotik yaitu Mikrotik SXTG-2HnD dan Mikrotik RB751U-2HnD. Sebenarnya pakai satu Mikrotik saja juga sudah bisa. Namun jika hanya menggunakan satu Mikrotik, maka koneksi ke client hanya bisa menggunakan kabel (bukan wireless). Karena Mikrotik SXTG hanya punya 1 interfece wireless dan 1 interface ether (LAN). Kecuali kita menggunakan Mikrotik yang punya dua interface Wireless, 1 sebagai penerima sinyal dan 1 nya sebagai penyebar sinyal, jadi client bisa konek via WiFi dengan hanya satu Mikrotik. Oleh sebab itulah saya menggunakan dua Mikrotik sebagai Double Transparent Bridge.

Oke cukup sudah penjelasan nya. Selanjutnya kita langsung bahas Cara membuat Double Transparent Bridge Mikrotik untuk Menembak Sinyal Hotspot Wifiid :

Pastikan anda sudah membaca Tutorial Menangkap/Menembak Sinyal Wifi/Hotspot Menggunakan Mikrotik sampai bagian Pemasangan Mikrotik. Untuk Seting Mikrotik nya akan kita bahas disini :

Setting Mikrotik 1 : SXTG-2HnD

Ini adalah Mikrotik yang menembak/menangkap sinyal WiFi jarak jauh.

2. Masuk ke menu Interface.
Disini hanya ada 2 interface (Wireless & Ether), dan kita akan menambahkan 1 interface Bridge


3. Untuk membuat Bridge, masuk ke menu Bridge --> Tambahkan interface bridge dengan klik tombol + --> Kita bisa beri nama Bridge nya --> Klik Ok


4. Masuk ke tab Ports --> Tambah kan port di bridge nya dengan interface ether1 dan wlan1 --> klik tombol + --> pilih interface yang mau dimasukkan (ether1) --> Ok --> Tambahkan lagi untuk wlan1 nya.


5. Setting Interface Wireless Mikrotik.
Masuk ke menu Wireless --> dobel klik wlan1 --> Masuk tab Wireless --> Pilih Mode : station pseudobridge --> Klik Scan untuk men-scan sinyal WiFi


6. Pilih sinyal Wifi yang mau dikoneksikan. Disini saya koneksi ke Router Cisco Linksys di Kantor saya. Klik Connect.


7. Cek status koneksi apakah sinyal yang diterima bagus apa ga.
Masuk ke tab Registration --> Dobel klik interface wlan1 --> Masuk tab Signal --> Disini dapat dilihat kualitas sinyal, SNR, CCQ, dll.
Note :
- Signal Strength nilainya semakin mendekati 0 semakin bagus (-50dB lebih bagus dari -90dB)
- SNR (Signal to Noise Ratio) dan CCQ  (Client Connection Quality) nilainya semakin besar semakin bagus


8. Karena ini Transparent Bridge maka IP Address tidak perlu diseting/tidak perlu diberi IP Address.


Sampai disini konfigurasi Mikrotik 1 : SXTG-2HnD sudah selesai.

Setting Mikrotik 2 : RB751U-2HnD

Ini adalah Mikrotik yang meneruskan sinyal WiFi yang ditangkap oleh Mikrotik 1 dan disebarkan ke client melalui sinyal WiFi.
1. Semua setingannya hampir sama seperti konfigurasi Mikrotik 1 : SXTG-2HnD. Yang berbeda hanya di setingan wireless nya.


2. Setting Wireless Mikrotik sebagai AP Bridge.
Masuk menu Wireless -->


Pilih Mode Wireless nya : AP Bridge
Pilih Frequency, Masukkan SSID.

3. Coba koneksikan Client ke Mikrotik ini.


4. Cek IP Address Client.
Jika setingan kedua Mikrotik sudah benar, maka client akan mendapatkan IP Address langsung dari Router Linksys.


5. Cek Ping ke IP gateway. Lihat Response time nya. Kalau response time nya lama >100ms bisa jadi kualitas sinyal nya kurang bagus.
Cek ping juga ke google.com untuk memeriksa koneksi internet.


6. Coba browsing web menggunakan web browser. Kalo sudah bisa berarti setingan sudah Oke.



Oya, mungkin tutorial ini sedikit menyimpang dari judulnya ya Double Transparent Bridge Mikrotik untuk Menembak Sinyal Hotspot Wifiid. Karena disekitar tempat tinggal saya tidak ada sinyal hotspot maupun wifiid jadi tidak bisa diimplementasikan langsung. Tapi saya jamin tutorial ini dapat digunakan untuk menembak sinyal hotspot maupun wifiid menggunakan Mikrotik.

Oke, selamat mencoba dan semoga bermanfaat :)

Selasa, 07 Mei 2013

Berapa Jarak Maksimum Kabel UTP untuk PoE Mikrotik? - Pertanyaan ini mungkin pernah muncul dipikiran anda yang sering seting mikrotik terutama Mikrotik Outdoor. PoE atau kepanjangan dari Power over Ethernet adalah suatu alat yang bisa menyalurkan tegangan listrik melalui media kabel UTP untuk menyalakan Mikrotik atau alat lainnya. Jadi tidak perlu menarik kabel power adapter terlalu panjang. Solusi tepat bagi anda yang ingin membangun jaringan wireless Mikrotik outdoor baik Point to Point (PtP) maupun Point to Multi Point (PtM).

Sudah tau kan seperti apa bentuk Power over Ethernet (PoE) Mikrotik? Penampakan PoE Mikrotik nya seperti dibawah ini.

Pada gambar PoE di atas, ada dua port untuk konektor RJ-45.
  • Port LAN --> dari PoE ke PC untuk remote Mikrotik. Panjang kabel maksimal 100 meter.
  • Port POE --> dari PoE ke Mikrotik untuk menghidupkan Mikrotik. Panjang kabel maksimal ??
Secara teori kabel jarak maksimal kabel UTP adalah 100 meter. Namun pada prakteknya bisa berbeda tergantung kondisi lapangan dan peralatan.

Nah, sekarang pertanyaannya Berapa Jarak Maksimum Kabel UTP untuk PoE Mikrotik?
Jawabannya juga bermacam-macam. Ada yang bilang bisa sampai 20 meter, 40 meter, 50 meter, bahkan 80 meter. Namun pastinya kondisi lapangan dan alat yang digunakan juga berbeda-beda.

Menurut pengalaman saya, jarak maksimum kabel UTP untuk PoE Mikrotik kurang-lebih 20 meter untuk tegangan 24V. Hasilnya mikrotik bisa bekerja dengan normal. Namun ketika saya tambah panjang kabel PoE menjadi 35 meter dengan tegangan 24V, Mikrotik tidak mau nyala.

Kemudian saya coba menambahkan tegangan menjadi 30V dengan mengganti power adaptor bawaan Mikrotik dengan power adaptor yang bisa di atur teganganya dari 18 - 32 Volt. Hasilnya, Mikrotik mau nyala dan bisa di ping serta remote dari PC.



Jangan naikkan tegangan terlalu tinggi. Walaupun pada RB mikrotik nya sudah dilengkap dengan fitur Overvoltage Protection sampai 60 Volt, namun ada baiknya jangan gunakan tegangan yang terlalu tinggi agar RB lebih awet.

Kendala yang sering muncul ketika menggunakan PoE dengan kabel UTP yang panjang yaitu :
  1. Mikrotik tidak mau nyala karena kabel terlalu panjang.
  2. Mikrotik nyala tapi sering restart dan mati sendiri karena loss tegangan pada kabel UTP terlalu tinggi.
  3. Mikrotik nyala tapi tidak bisa diakses (remote) baik ping maupun via Winbox karena kabel terlalu panjang.

Bagaimana solusi untuk penggunaan PoE Mikrotik dengan kabel panjang tersebut?
  1. Gunakan kabel UTP cat 5 dengan kualitas terbaik dan pastikan crimping connector RJ-45 sempurna.
  2. Untuk pemasangan outdoor dianjurkan menggunakan kabel STP.
  3. Cek tegangan output dari PoE ke Kabel, pastikan drop tegangan tidak terlalu besar.
  4. Solusi yang paling jitu yaitu dengan menaikkan tegangan PoE Adaptor, misalnya dari 24V menjadi 30V.
Info di artikel ini bisa dijadikan acuan, namun hasil yang anda dapatkan belum tentu sama. Hasil yang anda dapatkan mungkin akan berbeda, karena sekali lagi semua itu tergantung dari kondisi lapangan dan peralatan yang digunakan.

Demikianlah jawaban dari pertanyaan Berapa Jarak Maksimum Kabel UTP untuk PoE Mikrotik? Semoga bermanfaat dan jika ada pertanyaan atau saran silakan isi kolom komentar di bawah.
Terima kasih :)
